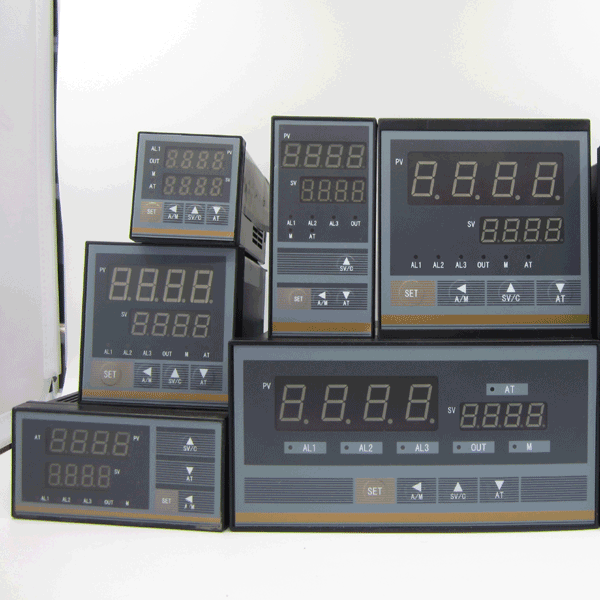

NZ-XSC8系列智能調節儀

內容

代碼說明

NZ-XSC8-

雙4位LED顯示，模擬量全切換輸入， 0.2 級顯示精度，每秒 10 次測控速度；

外形

尺寸

AH

160 × 80 × 125mm 橫式 開孔尺寸：152×76

AS

8 0 ×16 0 × 125mm 豎式 開孔尺寸：152×76

B

96 × 96 × 76 mm 開孔尺寸：92×92

C H

96 × 48 × 82 mm 橫式 開孔尺寸：92×45

CS

48×96× 82 mm 豎式 開孔尺寸：92×45

D

72×72× 75 mm 開孔尺寸：68×68

E

48× 48 ×88 mm 開孔尺寸：45.5×45.5

報警 （選件）

（ 250V AC/3A ，阻性負載）

限A

T1～T3

1 ～ 3 點報警繼電器輸出，均為常開 + 常閉雙觸點

限B

T1～T2

1～2 點報警繼電器輸出，均為常開 + 常閉雙觸點

T3

3 點報警繼電器輸出，均為單常開觸點

限C

T1-T3

1～3 點報警繼電器輸出，均為單常開觸點。選擇外供時,不能選T3

限D(zhuǎn)

T1～T2

1～2 點報警繼電器輸出，1點常開+常閉雙觸點；1點單常開觸點

T3

3點報警繼電器輸出，1點為常開+常閉雙觸點，另外2點為單常開觸點。

選擇此型號時，不能再選擇外供電源、變送或通訊；

限E

T1

1點報警繼電器輸出，為單常開觸點。選擇此型號時，不能再選擇變送或通訊；

控制輸出

CA1

電流輸出（4-20）mA、（0-20）mA

CA2

電壓輸出（0-5）V、（1-5）V

CA3

電壓輸出（0-10）V

CR

繼電器輸出（單常開）（250V AC/3A）

CQ

控固態繼電器輸出（SSR）（12V DC/21mA）

外供電源 （選件）

B1

24V±5% 50mA以下

B2

12V ± 5% 50mA 以下

變送 （選件）（分辨率：1/3000；負載能力：600Ω）；

通訊 （選件）（通過參數可選：Modbus-RTU或TC-ASCII協議）（通訊地址：0～99）

詳見： 注①

A1

電流輸出（4～20）mA、（0～10）mA、（0～20）mA。

A2

電壓輸出（1～5）V、（0～5）V

A3

電壓輸出（0～10）V

MS1

RS232接口 ( 限 A 、 B 、 C 尺寸 )

MS2

RS485接口

電源規格

V0

100～240V AC 50/60 Hz

V1

10～24V AC 50/60 Hz；10～24V DC

輸入信號

量程范圍

輸入信號

量程范圍

輸入信號

量程范圍

輸入信號

量程范圍

Pt100

-200~ 850 ℃

G53

-50~150 ℃

N

- 270 ~1300 ℃

鎢 5- 鎢錸 26

0~ 2310 ℃

cu100

-50~150 ℃

K

- 27 0~13 72 ℃

E

- 270 ~ 10 00 ℃

直流電流

0~ 10mA ， 0~ 20mA

cu50

-50~150 ℃

S

- 50 ~17 68 ℃

J

- 2 10~1 2 00 ℃

4 ~ 20mA

BA1

-200~650 ℃

R

- 50 ~17 68 ℃

T

- 27 0~400 ℃

毫伏

0~ 5V ， 1 ~ 5V

BA2

-200~ 65 0 ℃

B

250 ~18 20 ℃

鎢錸 3- 鎢錸 25

0~ 2310 ℃

毫伏

-1 00 ~ 100mV
